MF1604VP ポリマー手動可変ピッチ折りたたみプロペラ

69.90

使用可能ポイント: 70 ポイント進呈ポイント: 69 ポイント

• 位置決めブロックの交換により、プロペラのピッチを迅速かつ柔軟に調整。
• 先進的な大きな後方掃引チップと下方に湾曲したウィングレット設計により、渦分布が強化され、ブレードの振動が減少し、効率が向上。
• 強化されたブレードルート設計により、プロペラブレードの寿命を延長。

スペック：

購入数量：

69.90

満200ドル国際エクスプレス送料無料（遠隔地へのお届け及び特別商品を除く）.

MF1604VPポリマー手動ピッチ折りたたみプロペラについて

MF1604VP 16.4*5.9インチポリマー手動ピッチ折りたたみプロペラは、T-MOTORがマルチローターおよびVTOLドローン用に設計した新型プロペラである。従来のプロペラと比べ、MF1604VPは複雑で変化しやすい作業条件や様々な動力要求に対して、より柔軟なソリューションを提供し、位置決めブロックを変更することにより手動で調整することができる。MF1604VPは先進的な空力設計を採用しており、高速・高高度での飛行効率を大幅に向上させている。大きく掃引されたバックチップと下方に湾曲したウィングレットデザインは、先端の渦分布を効果的に改善し、エネルギー消費と振動を低減するため、モデル開発や複数のシナリオを素早く切り替えるプロフェッショナルユーザーにとって理想的な選択肢となっています。スロットル下で計測された最大吸引力は2.8kg（ポジショニングブロックは7.5°）。

MF1604VPのハイライト:

- 大きな後方掃引翼端と下方に湾曲した翼端設計による新しい翼形状の採用により、翼端の渦分布が改善され、滑空力と滑空効率のダブルの向上を実現；

- 強化された翼根設計と改良された材料配合により、交番負荷の耐用年数が大幅に改善され、大きなけん引力の作動条件と同軸動力モードに適している；

- パドルの全ライフサイクルにおける回転減衰の変化が小さい：元の硬い圧縮組立方法と比較して、ガスケットパドルルート組立は常に圧縮状態にあり、ガスケットの摩耗を大幅に減少させ、パドルの全ライフサイクルにおける回転減衰の変化を小さくし、ブレードの回転稠度が寿命によって変化し、パドルと振動の間に大きな差があるという状況を回避し、より安全で信頼性が高い；

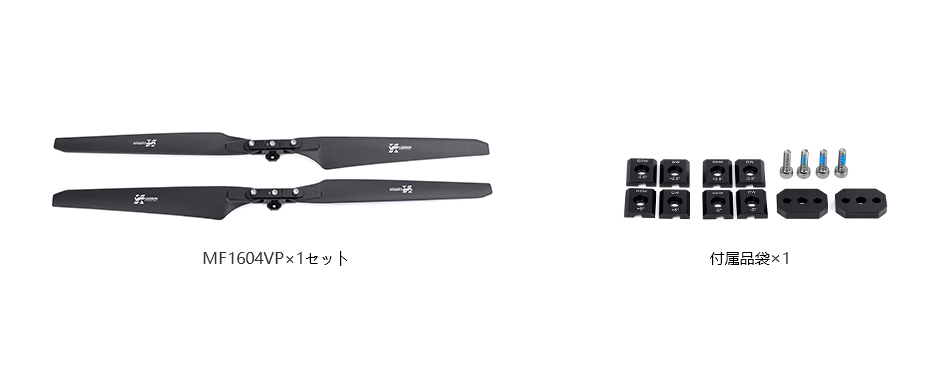

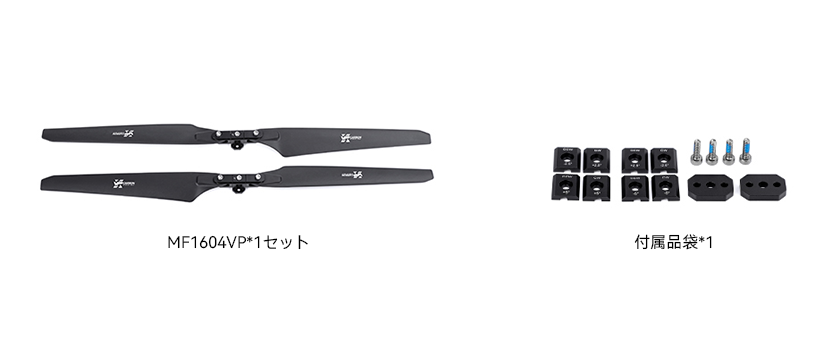

パッキングリストは含まれています:

パッケージサイズ211 * 86 * 42ミリメートル
MF1604VPポリマーマニュアルピッチ折りたたみプロペラ* 1ペア
MF1604センターポジショニングブロック（+2.5°）-CCW*1
MF1604センターポジショニングブロック(+2.5°)-CW*1
MF1604センターポジショニングブロック(-2.5°)-CCW*1
MF1604 センターポジショニングブロック(-2.5°)-CW*1
MF1604 センターポジショニングブロック (+5°)-CCW*1
MF1604 センターポジショニングブロック(+5°)-CW*1
20*14*3.3mm パッド*2
M3*10mm カップヘッド・ソケット・スクリュー*4

MF VP SERIES PROPELLER

ピッチ手動調整シリーズ

無駄を減らしに終始一貫

高速および高海抜飛行の非効率性の解決に専念し、機種開発や複数シーンの迅速な切り替えを行うプロユーザーに適しています

ピッチ手動調整シリーズ

柔軟で使いやすいドローン動力システムは、多くの稼働状況での飛行効率を向上させ、

高速飛行、高海抜飛行、機体全体の重量調整、パドルのカスタマイズ性能の微調整など典型的な応用シーンに対応できます。

従来のプロペラの限界：固定ピッチ、固定空力特性、動力と飛行条件のマッチング等。

市販されている可変ピッチプロペラの不足は、調整精度が低く、操作過程が複雑で、且つ大型補助ツーリングが必要、現場で迅速に調整することができません。

T-MOTOR（NEW）ピッチ手動調整プロペラシリーズは、複雑で変化の多い稼働状況と多様な動力需要に対応し、

柔軟なソリューションを提供しています。位置決めブロックを交換するだけで、ブレードピッチを迅速に手動で調整することができます。

迅速な分解と組み立て精確
で信頼性が高い

パーツ交換が簡単で、専門的なトレーニングなしに、学ぶとすぐにできる交換操作手順、および可変距離の位置合わせ精度は手動操作によって低下しません

パラメータ設定参照データ付け

大量の実験統計によって得られた計算表により、使用シーンと簡単なパラメータに応じて必要な可変距離角度を迅速に照会することができます。

(7.5°、10°およびその他の位置決めブロックは別途カスタマイズされます)

パフォーマンス比較

異なる流入速度における3つの位置決めブロック(ピッチ)の力効果曲線

(MN605 KV170+FLAME 180A 12S V2.0+MF2211VPの例，飛行傾斜角30°、S0、S5、S10、S15 はそれぞれ速度0m/s、5m/s、10m/s、15m/sを表します。 D0、D2.5、D5はそれぞれ0°位置決めブロック、2.5°位置決めブロック、5°位置決めブロックを表します)

結論：位置決めブロックの角度（ピッチ）が増加するにつれ、プロペラはより高い流入速度で力効率が高くなる

適応性

手動可変ピッチシリーズのプロペラは、マルチローター航空機に適用するだけでなく、垂直離着陸航空機のニーズに効果的に適応することができ、さまざまな飛行任務の要求を満たすためのより高い柔軟性と性能を提供することができます。

マルチロータードローン

垂直離着陸

プロトタイププロペラを自由
にカスタム

通常のカスタマイズ

個別受注生産可能、最低注文数を制限しない、カスタマイズできる精度は0.01°まで

補助カスタマイズ

エンジニアが角度を調整にサポートし、大量生産できます。

型番	MF1604VP	属性カテゴリ	折り置みプロペラ
一枚の参考重量	38.3g	梱包重量	158g
直径	16.4インチ（416.56mm）	梱包サイズ	2118642mm
スクリューピッチ	5.9インチ（149.86mm）	材質の工法	ポリマー+カーボン
通常張力	0.5~2.2kg	推奨する最大張力	3kg
使用環境温度	-40℃～65℃	保管温度／湿度	-10℃～50℃/＜85%

おすすめの組み合わせ
推奨電子式スピードコントローラー	FLAME 60A 12S V2.0/FLAME 180A 12S V2.0	推奨モータ	MN4012/MN4014/U7

型番	プロペラ	アクセル点	電圧 (V)	張力 (g)	トルク (N*m)	電流 (A)	回転スピード	入力パワー (W)	力率 (g/W)	モータ温度 (℃)
MN4012 KV340 + FLAME 60A 12S V2.0 + MF1604VP (0°)		10%	24	90	0.02	0.30	1405	3	12.43	40 （モーター稼働3 minの温度） (環境温度:25℃)
		15%	24	156	0.04	0.50	1748	7	13.13
		20%	24	232	0.05	0.75	2049	11	12.99
		25%	24	315	0.07	1.04	2343	17	12.66
		30%	24	404	0.08	1.42	2627	22	11.92
		35%	24	500	0.10	1.82	2905	30	11.48
		40%	24	616	0.13	2.36	3189	43	10.89
		45%	24	722	0.14	2.97	3469	51	10.17
		50%	24	874	0.17	3.72	3758	67	9.85
		55%	24	988	0.20	4.48	4019	84	9.24
		60%	24	1132	0.22	5.30	4265	98	8.96
		65%	24	1252	0.24	6.17	4501	113	8.51
		70%	24	1380	0.27	7.10	4728	134	8.17
		75%	24	1503	0.29	8.07	4947	150	7.84
		80%	24	1637	0.31	9.14	5154	167	7.55
		85%	24	1768	0.34	10.29	5376	191	7.25
		90%	24	1921	0.37	11.60	5592	217	7.00
		95%	24	2065	0.40	12.92	5801	243	6.77
		100%	24	2275	0.44	14.89	6077	280	6.48
MN4012 KV340 + FLAME 60A 12S V2.0 + MF1604VP (+2.5°)		10%	24	126	0.03	0.35	1357	4	14.96	42 （モーター稼働3 minの温度） (環境温度:25℃)
		15%	24	200	0.04	0.57	1666	7	14.63
		20%	24	300	0.06	0.89	1996	13	14.14
		25%	24	437	0.08	1.25	2276	19	14.63
		30%	24	527	0.10	1.67	2550	27	13.16
		35%	24	607	0.13	2.16	2817	38	11.73
		40%	24	725	0.15	2.79	3090	49	10.88
		45%	24	854	0.18	3.51	3356	63	10.17
		50%	24	1013	0.21	4.43	3641	80	9.59
		55%	24	1145	0.24	5.29	3875	97	9.07
		60%	24	1304	0.27	6.26	4099	116	8.74
		65%	24	1413	0.29	7.28	4316	131	8.16
		70%	24	1532	0.32	8.42	4517	151	7.65
		75%	24	1671	0.35	9.61	4724	173	7.32
		80%	24	1797	0.38	10.83	4919	196	6.99
		85%	24	2002	0.41	12.23	5114	220	6.91
		90%	24	2147	0.44	13.71	5306	244	6.62
		95%	24	2321	0.48	15.37	5499	276	6.39
		100%	24	2544	0.53	17.68	5754	319	6.11
MN4012 KV340 + FLAME 60A 12S V2.0 + MF1604VP (+5°)		10%	24	153	0.03	0.41	1322	4	15.56	47 （モーター稼働3 minの温度） (環境温度:25℃)
		15%	24	238	0.05	0.66	1634	9	14.97
		20%	24	343	0.07	1.02	1951	14	14.03
		25%	24	466	0.10	1.42	2169	23	13.70
		30%	24	592	0.12	1.91	2488	31	12.97
		35%	24	696	0.15	2.49	2734	43	11.69
		40%	24	823	0.18	3.20	2995	56	10.75
		45%	24	972	0.21	4.07	3244	71	10.00
		50%	24	1122	0.24	5.00	3477	87	9.40
		55%	24	1281	0.28	6.17	3728	109	8.72
		60%	24	1422	0.31	7.24	3935	128	8.26
		65%	24	1581	0.35	8.46	4135	152	7.86
		70%	24	1708	0.39	9.77	4329	177	7.37
		75%	24	1848	0.42	11.14	4507	198	7.00
		80%	24	1990	0.45	12.60	4693	221	6.67
		85%	24	2138	0.49	14.20	4871	250	6.38
		90%	24	2308	0.53	15.95	5040	280	6.14
		95%	24	2460	0.56	17.75	5221	306	5.89
		100%	23	2709	0.62	20.49	5449	354	5.64
MN4012 KV340 + FLAME 60A 12S V2.0 + MF1604VP (+7.5°)		10%	24	195	0.05	0.46	1293	7	17.78	52 （モーター稼働3 minの温度） (環境温度:25℃)
		15%	24	276	0.07	0.76	1596	12	15.14
		20%	24	382	0.09	1.16	1901	18	13.73
		25%	24	497	0.12	1.65	2162	27	12.61
		30%	24	625	0.15	2.21	2417	38	11.79
		35%	24	744	0.18	2.87	2647	50	10.82
		40%	24	882	0.21	3.68	2884	63	10.03
		45%	24	1028	0.25	4.64	3123	82	9.27
		50%	24	1187	0.29	5.73	3341	101	8.69
		55%	24	1332	0.33	6.89	3554	123	8.12
		60%	24	1483	0.36	8.18	3758	142	7.62
		65%	24	1642	0.40	9.70	3962	166	7.13
		70%	24	1805	0.44	11.16	4136	191	6.83
		75%	24	1965	0.48	12.72	4309	217	6.53
		80%	24	2121	0.53	14.43	4472	248	6.23
		85%	24	2243	0.56	16.23	4636	272	5.87
		90%	23	2398	0.61	18.25	4798	307	5.59
		95%	23	2581	0.65	20.32	4950	337	5.42
		100%	23	2811	0.71	23.34	5157	383	5.16
MN4012 KV340 + FLAME 60A 12S V2.0 + MF1604VP (+10°)		10%	24	185	0.05	0.53	1257	7	14.44	63 （モーター稼働3 minの温度） (環境温度:25℃)
		15%	24	269	0.08	0.86	1557	13	13.06
		20%	24	373	0.11	1.36	1858	21	11.48
		25%	24	467	0.14	1.87	2100	31	10.42
		30%	24	581	0.17	2.53	2341	42	9.59
		35%	24	721	0.19	3.15	2583	51	9.56
		40%	24	874	0.23	4.02	2808	68	9.10
		45%	24	1033	0.27	5.08	3040	86	8.51
		50%	24	1168	0.31	6.21	3258	106	7.89
		55%	24	1322	0.35	7.47	3458	127	7.43
		60%	24	1490	0.40	9.07	3669	154	6.92
		65%	24	1641	0.44	10.49	3842	177	6.60
		70%	24	1799	0.48	12.07	4010	202	6.30
		75%	24	1966	0.53	13.78	4178	232	6.04
		80%	24	2132	0.57	15.65	4332	259	5.78
		85%	24	2256	0.61	17.63	4481	286	5.44
		90%	23	2420	0.66	19.72	4633	320	5.23
		95%	23	2563	0.70	21.89	4767	349	5.00
		100%	23	2787	0.76	25.26	4965	395	4.73
MN4012 KV340 + FLAME 60A 12S V2.0 + MF1604VP (-2.5°)		10%	24	80	0.02	0.30	1450	3	11.20	37 （モーター稼働3 minの温度） (環境温度:25℃)
		15%	24	128	0.03	0.46	1805	6	11.51
		20%	24	186	0.04	0.67	2112	9	11.58
		25%	24	244	0.05	0.89	2404	13	11.44
		30%	24	314	0.07	1.19	2691	20	11.02
		35%	24	398	0.08	1.56	2982	25	10.64
		40%	24	490	0.10	1.99	3292	34	10.27
		45%	24	604	0.12	2.52	3578	45	10.01
		50%	24	718	0.14	3.17	3891	57	9.48
		55%	24	825	0.16	3.79	4155	70	9.12
		60%	24	935	0.18	4.49	4421	83	8.74
		65%	24	1044	0.20	5.23	4670	98	8.39
		70%	24	1149	0.22	5.99	4914	113	8.06
		75%	24	1268	0.24	6.85	5149	129	7.77
		80%	24	1373	0.26	7.70	5382	147	7.50
		85%	24	1490	0.28	8.67	5621	165	7.23
		90%	24	1617	0.30	9.69	5853	184	7.03
		95%	24	1737	0.32	10.80	6090	204	6.78
		100%	24	1904	0.35	12.37	6400	235	6.51
注：モーター温度はアクセルが80%のときのモーターハウジング温度を指す。（以上のデータは2017版テストプラットフォームによってテストした結果であり、その他型番の古いデータと横展開の比較はできず、参考のみとする）
