    HEP-L 20*7

    119.90

    Доступный балл: 120 Балл Подарочный балл: 119 Балл

    Число покупки :

    119.90

    Бесплатная доставка Международный Экспресс свыше 200 долларов США (За исключением отдаленных районов и специальных товаров)

    • Подробная информация
    • Технический параметр

    Товар горячей продажи

    20X7 высокопроизводительные сверхлегкие пропеллеры

    HEP-L 20*7
    Высокопроизводительные Сверхлегкие Пропеллеры

    Увеличение времени полёта на 3% • Более стабильный полёт вперед Конструкция, оптимизированная для работы с двигателями T-MOTOR

    • PropellersВес одного винта27g
    • Рекомендуемый диапазон оборотов2700~3700RPM
    • Рекомендуемый диапазон осевой нагрузки1.0~2.1kg
    20X7 аэродинамическая оптимизация

    Увеличенная продолжительность полёта

    Аэродинамическая оптимизация повышает эффективность зависания и увеличивает эффективное время полёта до 3%

    Оптимизированная совместимость двигателя и пропеллера

    Разработаны специально для высокоэффективных двигателей T-MOTOR для достижения оптимального соотношения оборотов и крутящего момента HEP-L идеально сочетается с высокоэффективными двигателями T-MOTOR что позволяет создавать мультикоптеры с длительным временем автономной работы 60~90 минут

    HEP-L график согласования двигателя и пропеллера
    РежимСовместимость двигателейРекомендуемое напряжениеРекомендуемая взлетная масса квадрокоптера
    HEP-L 14*5.1MN4004 KV4006S2.5kг
    HEP-L 15*5.5MN4006 EVO KV3806S3kг
    HEP-L 16*6MN4006 EVO KV3806S3.5kг
    HEP-L 17*6.6MN5006 KV3006S4kг
    HEP-L 18*6.7MN5008 KV17012S6kг
    HEP-L 18*6.7MN5008 KV3406S6kг
    HEP-L 19*6.8MN5008 KV3406S6kг
    HEP-L 20*7MN501 KV3006S6kг
    HEP-L 21*7MN6007 II KV16012S7kг
    HEP-L 21*7MN6007 II KV3206S7kг
    HEP-L 22*7.2MN6007 II KV16012S7kг
    HEP-L 22*7.2MN6007 II KV3206S7kг
    HEP-L 24*7.8MN7005 KV11512S6.5kг
    HEP-L 24*7.8MN7005 KV2306S6.5kг
    HEP-L 26*8.8MN701S KV13512S15kг
    HEP-L 28*9U8II PRO KV10012S12kг
    HEP-L 28*9U8II Lite KV10012S12kг
    HEP-L 29*11U8II PRO KV10012S13kг
    HEP-L 29*11U8II Lite KV10012S13kг
    HEP-L 30*10.5U8Lite L KV9512S13kг
    HEP-L 32*11MN1005 V2.0 KV9012S14kг
    HEP-L 32*11MN1005 V2.0 KV10012S18kг
    HEP-L 34*11.5MN1010 KV9012S18kг
    HEP-L 36*12MN1010 KV9012S20kг

    Подавление вибрации при полете вперед

    Улучшенная конструкция пропеллера снижает вибрацию и повышает сопротивление ветру во время полета

    HEP-L анализ вибрации при полете вперед 1HEP-L анализ вибрации при полете вперед 2

    Легкость и прочность

    Прорывы в области облегчения и прочности

    Масштабирование технологий производства легких конструкций промышленного уровня для серийного выпуска сверхлегких изделий г

    Вес одного пропеллера HEP-L 20*7 составляет около 27г

    HEP-L профиль сверхлегкого пропеллера

    Повышенная ударопрочность

    Специально разработанное армирование поверхности из высокопрочного полимера и конструкция, устойчивая к повреждениям ограничивают распространение микроповреждений, что повышает надежность При одинаковой энергии удара 6 Дж глубина пробива HEP-L составляет 1,93ммпо сравнению с 2,54мм у NS, что обеспечивает повышение ударопрочности на 24%

    Серия NS

    Оценка повреждений: Ультразвуковое Сканирование C-Scan

    Серия NS ультразвуковое C-Scan до удара
    До удара
    Серия NS ультразвуковое C-Scan после удара
    После удара

    Серия HEP-L

    Оценка повреждений: Ультразвуковое Сканирование C-Scan

    Серия HEP-L ультразвуковое C-Scan до удара
    До удара
    Серия HEP-L ультразвуковое C-Scan после удара
    После удара

    Надежная идентификация и защита

    Встроенный QR-код и защитная упаковка улучшают отслеживаемость на протяжении всего срока службы и безопасность при транспортировке

    HEP-L надежная идентификация вид продуктаHEP-L встроенный QR-код

    Рекомендуемый комплект

    HEP-L 20*7, Совместимость двигателей: MN501 KV300
    Рекомендуемое напряжение: 6S
    Рекомендуемая взлетная масса квадрокоптера: 6кг

    HEP-L 20*7 рекомендуемый комплектMN501 KV300 рекомендуемый комплект

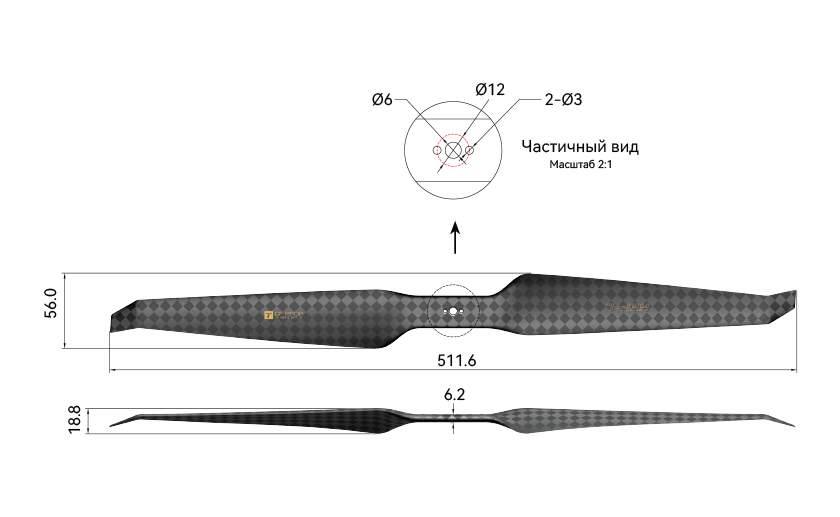

    Инженерный чертеж

    HEP-L 20 Inch Propeller Engineering Drawing (Russian Version).png

    Основные параметры Экспорт в Excel
    Диaмeтp (Inch)20 (511.6mm)Обычный Диапазон
    Тяги (kg)    		1.0~2.1
    Шarвинтa (Inch)7 (177.8mm)Обычный Диапазон
    Оборотов (RPM)    		2700~3700
    Средний вес
    одного лопасти (g)    		27МатериалКомпозит из углеродного
    волокна на основе
    смолы +пенопластовый сердечник PMI
    Рекомендуемая
    максимальное
    RPM (RPM)    		6950Обработка
    поверхности    		Матовая
    Рекомендуемая
    максимальноетяга (kg)    		9ТипЦельный прямой пропеллер
    Экстремальная
    RPM (RPM)    		7800ПрименениеМногороторный БПЛА длительного полета
    Экстремальная
    тяга (kg)    		11Соединения и
    размеры    		Крепление с фланцем, центральное отверстие Ø4mm，болтовой круг Ø12mm，с 2*Ø3mm монтажными отверстиями
    Рекомендации
    Рекомендуемое решение:MN501-S KV300+AIR 40A
    Параметры испытаний Экспорт в Excel

    Температура окружающей среды 22 °C

    Высота над уровнем моря 25 m

    		скорость
    вращения
    (RPM)    		Крутящий
    момент
    (N·m)    		Обычное
    натяжe
    ние (gf)    		Выходная
    мощность (W)    		Эффект
    силы
    （gf/W）
    20-line-ru.png29000.351484107.6613.78
    32500.441875150.4512.46
    36000.542315204.3711.33
    39500.652804270.8010.35
    43000.783342351.129.52
    46500.923930446.708.80
    50001.074566558.928.17
    53501.235252689.167.62
    57001.415987838.797.14
    60501.5967711009.196.71
    64001.7976041201.746.33
    67502.0184871417.805.99
    71002.2394181658.775.68
    74502.47103991926.005.40
    78002.72114292220.895.15
    Важные примечания: Данные могут различаться в зависимости от различных стандартов испытаний из-за таких факторов, как оборудование,методология и окружающая среда.
    Убедитесь в совместимости монтажных отверстий пропеллера и двигателей. Подробности см. на чертеже выше.

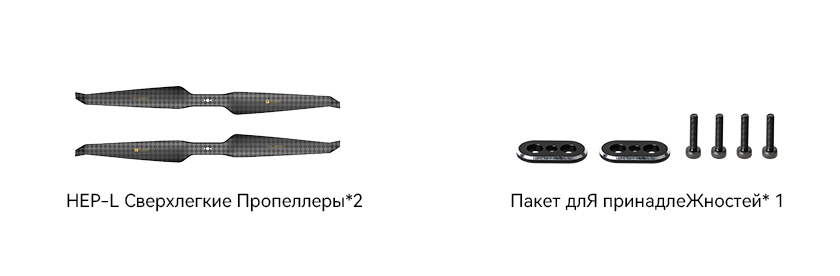

    Список упаковки


    Перед использованием этого продукта убедитесь, что все вышеперечисленные элементы включены в упаковку продукта. Если чего-то не хватает, пожалуйста, вовремя свяжитесь с онлайн-службой поддержки клиентов или оставьте нам сообщение: onlinesales@tmotor.com.
